當前位置：染色機用過濾型儲液槽發明介紹
惠澤染色機公司發明公開了一種實用新型染色機用過濾型儲液槽，包括：筒體，所述筒體的上部設置有至少一個進料口，下部設置有出料口，所述筒體的進料口下方依次設置有過濾網和引流板，所述筒體的內壁上設置有多個螺旋槳，所述筒體的內部還裝有封閉加熱管路，所述封閉加熱管路兩端伸出于筒體，并與外接加熱源相連接。通過上述方式，本實用新型染色機用過濾型儲液槽，能夠均勻染料，提高染液純凈度，防止雜物附著在織物表面以及堵塞噴嘴。
染色機用過濾型儲液槽
技術領域
本實用新型涉及染色機領域，特別是涉及一種染色機用過濾型儲液槽。
背景技術
溢流染色機的儲液槽是用來儲存即將進入染槽內用來染色的染液，所以就要求其儲存的染液的純凈度要高。儲液槽上有與染色筒相連的進液口，與化料缸相連的進液口以及與輸液管道相連的出液口，從與化料缸相連的進液口進入染槽的染液容易混入未溶解的固體染料和各種雜質，從與染色筒相連的進液口進入染槽的染液容易混入從染色織物上脫落的纖維等等，這些固體雜質若進入染槽，一來會污染染液，影響染色質量，二來從出液口輸出后會附著在織物表面或堵塞噴嘴，使得織物出現瑕疵甚至影響染色機的正常運轉。
發明內容
本實用新型主要解決的技術問題是提供一種染色機用過濾型儲液槽，能夠均勻染料，提高染液純凈度，防止雜物附著在織物表面以及堵塞噴嘴。
為解決上述技術問題，本實用新型采用的一個技術方案是：提供一種染色機用過濾型儲液槽，包括：筒體，所述筒體的上部設置有至少一個進料口，下部設置有出料口，所述筒體的進料口下方依次設置有過濾網和引流板，所述筒體的內壁上設置有多個螺旋槳，所述筒體的內部還裝有封閉加熱管路，所述封閉加熱管路兩端伸出于筒體，并與外接加熱源相連接。
在本實用新型一個較佳實施例中，所述過濾網包括從上到下依次設置的粗濾網、中間活性炭層和細濾網，所述過濾網的橫截面呈長方形。
在本實用新型一個較佳實施例中，所述引流板的橫截面呈圓弧形，所述引流板開設有多個引流孔。
在本實用新型一個較佳實施例中，所述螺旋槳的數量為2個，所述螺旋槳對稱設置在筒體的內壁上。
在本實用新型一個較佳實施例中，所述進料口的數量為2個，2個進料口對稱設置在筒體的左右兩側。
本實用新型的有益效果是：本實用新型染色機用過濾型儲液槽，能夠均勻染料，提高染液純凈度，防止雜物附著在織物表面以及堵塞噴嘴。
附圖說明
為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖，其中：

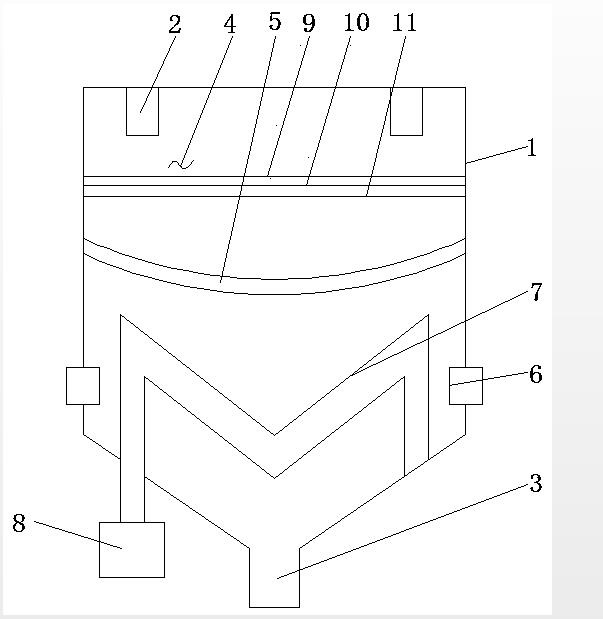

圖1是本實用新型染色機用過濾型儲液槽一較佳實施例的結構示意圖；
附圖中各部件的標記如下：1、筒體，2、進料口，3、出料口，4、過濾網，5、引流板，6、螺旋槳，7、封閉加熱管路，8、加熱源，9、粗濾網，10、中間活性炭層，11、細濾網。
